非金属补偿器也叫做非金属膨胀节，伸缩节，是由非金属圈带、金属框架、压条、导流筒、隔热填料层等组成的，从名称上就可以看出，非金属补偿器的工作主体是非金属复合材料，广泛应用于钢铁厂、冶炼厂、石油化工厂、火力发电厂、水泥厂等排烟脱硫管道、除尘送风系统、空气加热、风机进出口等设备，可以吸收管道的热膨胀量，吸收管道因温度变化而产生的尺寸变化，还具有减震降噪的功能，从外形结构上主要分为圆形非金属补偿器、矩形非金属补偿器、天圆地方非金属补偿器。
非金属补偿器性能参数：
适用介质：空气、烟气及含尘气体
适用压力：-20~30KPa
适用温度：≤450℃
连接方式：a.焊接 b.法兰连接(如不需要反法兰，需要提供法兰图纸)
非金属补偿器属于定制产品，可以根据现场的使用工况以及介质温度设计定做，那么非金属补偿器和金属补偿器到底有什么不同呢？下面就来为您介绍一下二者的不同以及非金属补偿器的优点：
1、从适用介质上来看，非金属补偿器主要适用于烟气、热风等低承压管道，金属补偿器则适用于水、蒸汽等液体要求承压的管道，烟风管道一般压力都比较低，但是要求的补偿量比较大，所以烟风管道一般都适用非金属补偿器，如果介质为水、蒸汽等液体时，要使用金属补偿器。
2、非金属补偿器和金属补偿器最大的区别是材质不同，工作主体不同，非金属补偿器的主要弹性原件是织物蒙皮，根据介质的特性以及温度来决定具体的蒙皮材质以及层数，蒙皮材质一般由氟橡胶布、硅橡胶布、钢丝网、无碱玻璃纤维等符合而成。而金属补偿器的工作主体是波纹管，利用波纹管的有效伸缩变形来吸收管道的热膨胀。根据介质的温度及压力来选择具体的波纹材质和波纹厚度。
非金属补偿器的优点：
1.补偿热膨胀：可以补偿多方向位移，性能优于只能单式补偿的金属补偿器。
2.补偿安装误差：由于管道在连接过程中，系统误差在所难免，非金属补偿器可以较好的消除安装误差。
3.消声减震：非金属材料本身具有吸声、隔震动传递的功能，有效地减少锅炉、风机等系统的噪声和震动。
4.无反推力：非金属补偿器可以简化支座设计，避免使用大的支座，节省工程造价。
5.良好的耐高温、耐腐蚀性：非金属蒙皮选用的氟橡胶、有机硅材料具有较好的耐高温和耐腐蚀性。
6.结构简单，安装维修方便。
非金属补偿器安装也应注意以下几点：
1.非金属补偿器安装应按风机设备技术文件的规定执行；
2.风机与非金属补偿器连接时，非金属补偿器不应承受外力和拉力。
3.非金属补偿器连接后，应松下非金属补偿器内侧螺母，拉杆不得拆除，另外非金属织物蒙皮要留有拉伸余量，余量应符合要求，防止非金属补偿器受到外力拉伸，造成损坏。
4.需要焊接的非金属补偿器在安装过程中，不允许焊渣飞溅到非金属织物蒙皮部位表面，防止非金属补偿器伸缩部位受到损

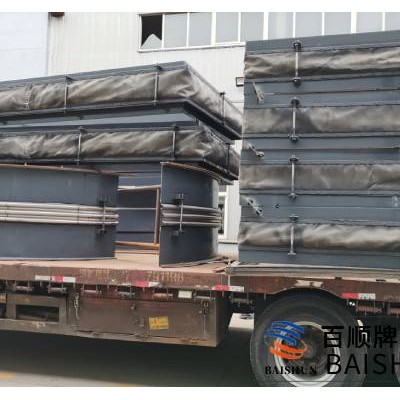

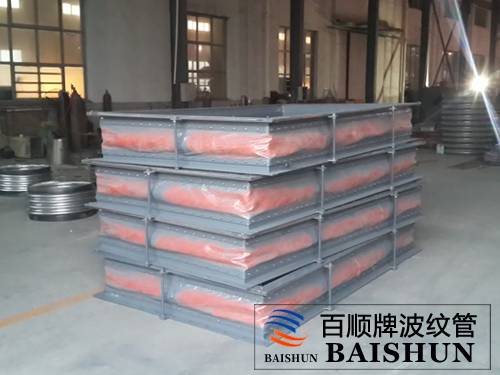

厂家生产百顺牌非金属补偿器
